RS8-DC y Bucle de retorno

[joshuatren]

Buenos días a todos...

Finalizando ya los pilotos de mi proyecto y usando Mutimaus + GenLi RS + RS8-DC + itrain todo ha ido como la seda.

Me queda una última duda: He visto algún esquema para la detección dentro de un bucle usando el bucle de Lenz y sus sistema de detección y feedback. Sin embargo ando un poco perdido acerca de ello.

Paco indica en la documentación del RS8-DC:

"El detector de consumo trabaja con uno de los raíles solamente (K), por lo tanto a la hora de hacer funcionar el mismo en un bucle de retorno hay que comprobar la compatibilidad del mismo con la del módulo del bucle de retorno."



Mi pregunta es obvia: ¿Que bucle de retorno me recomendáis para trabajar con el RS8-DC y como se conectaría?

Como siempre os agradezco vuestra ayuda. Un saludo cordial a todos !!

Edito:

He mirado un bucle (KSM-SG) que parece compatible.. alguna experiencia ??

http://www.ldt-infocenter.com/dokuwiki/ ... e_1143.pdf

[acpmax]

Hola, a falta de que se manifiesten los "guros" de este tema que lo tengo bastante oxidado. Te puedo decir que cualquier gestor de bucle te sirve, tanto sea comprado o auto construido.
El problema viene si queremos detección en el bucle, hasta que yo recuerde había que dedicar un solo modulo (RS/s88) para tal fin, desperdiciando el resto de ese modulo.
Si los detectores te los haces tu se pueden modificar a tu gusto, si son comerciales estas mas limitado.

Saludos.

[joshuatren]

Gracias acpmax !!!

Esperaremos que algún compañero se manifieste...

[fmco]

hola,

se puede usar cualquier gestor de bucle, el problema es donde conectarlo.

Si el gestor de bucle no consume corriente digital, o sea solo son los contactos de un rele no hay problema de conectarlo a una de las K del RS8-DC, como parece que es el KSM-SG.

Si el gestor de bucle consume corriente digital, si lo conectas a una entrada K siempre tendras ocupacion en esa entrada no por la locomotora sino por el consumo del autoreverse.

En este caso lo que hay que hacer es alimentar todo el RS8-DC de la salida del gestor de bucle, como consecuencia las 8 entradas K solo pueden usarse para detectar ocupacion dentro del bucle. Seguramente como mucho emplearas 3 por lo que 'desperdicias' el resto.

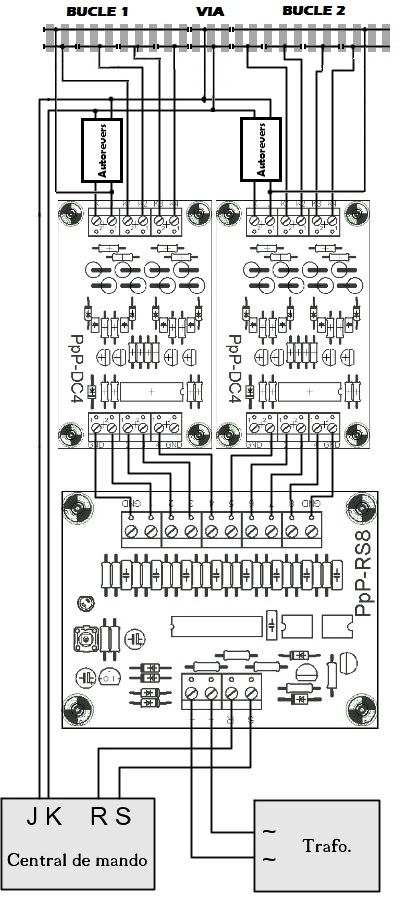

Otra solucion es usar el RS8 y dos DC4, por lo que alimentando un DC4 desde el gestor 'solo' 4 entradas K las dedicas al bucle o con dos gestores controlas dos bucles:

saludos,

Paco

[joshuatren]

Muchas gracias Paco,

Ha quedado muy claro y la solución que me das usando DC4 y RS8 me parece la más adecuada.

Solo una cuestión que no quiero ser más pesado

Que autoreverse con una buena relación calidad precio me recomiendas para intercalar en el esquema ????

Mil gracias
