RS8 PpP o similar con JK, PQ y DC

[xaviermbcn]

Buenas,

Es posible hacer pasar DC y PQ por un RS8 u otro detectorretro de otras marcas? Me puedo cargar algo?

Salut!

[sls_h0e]

Hola Xavi

según lo que leo se trata de pasar PQ y DC por el montaje de diodos que usamos para detector presencia en un tramo de vía, dos u cuatro diodos según el montaje

La señal PQ se recorta al pasar por los diodos, no se como puede afectar a la central a la hora de accede al decoder, creo que funcionaría.

Para DC, según el detector, puede que solo detecte en un sentido, pero veo el problema por el lado de los cortocircuitos.
En digital, la central corta la corriente DCC cuando detecta un cortocircuito en la vía, con eso los diodos no padecen y aguantan el pico de corriente durante el tiempo que tarda la central en actuar, si la fuente de alimentacion DC no opera de la misma forma o es un transformador, los diodos pueden quemarse por exceso de consumo al haber cortocircuito y seguir existiendo corriente en la vía.

Saludos

[xaviermbcn]

Hola Salus,

Quería hacer una vía polivalente de test y Speed Profile. Lo cual implica un RS8 o similar.
Ya hice un montaje JK PQ a través de una RS y me da la impresión que suceden cosas muy raras. Me han aparecido locos y vagones desprogramados fuera del area de programación y un par de vagones con error 02.

Voy a buscar soluciones con mayor precaución.

Gracias!

[sls_h0e]

Si son 3 puntos RS y aislar la vía, tengo algo parecido en la maqueta
Haré un esquema y te lo paso, te puede server como idea

Saludos

[sls_h0e]

Hola

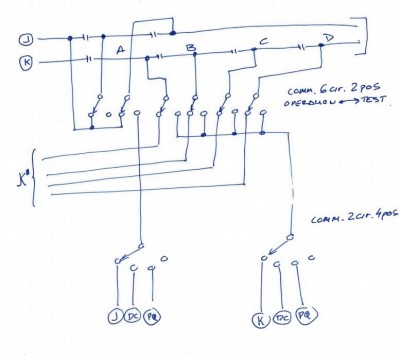

Esto es lo que hice hace tiempo en una vía muerta, es muy básico pero funciona.
Hay dos commutadores:
- Operación/test para aislar la vía des resto de la maqueta
- JK/DC/PQ/.. para seleccionar la entrada a la vía en modo test, esta JK viene de otra central direrente a la de la maqueta y la 4ª posición aisla toda la vía
La vía tiene 4 tramos, el tramo A, queda sin alimentar en modo test, pra que si una locomotora pasa a este tramo, se para y no cortocircuite lo que alimenta test del resto de la maqueta
Luego hay otros 3 tramos para hacer las SP

Saludos

[xaviermbcn]

Hola Salus,

Si, en algo así había pensado... Pero no sabía o no se, por ignorancia que existan conmutadores de 6 salidas 2 posiciones... Y que tenía que montar un rollo con relés...

Existen? Donde?

Xavier

[sls_h0e]

Hola
En Diotronic
https://diotronic.com/193/componentes-e ... rotativos/
Saludos

[sls_h0e]

El de arriba commuta los tramos de vía a su conexión para la operación normal y el modo test
El de abajo selecciona que es lo que se mete a la via en el modo test

[franzjavpi]

Hola
yo estoy usando , aunque malgastando, un SERVOPOINT que tenia de sobra. Como lleva un rele conmutador de doble contacto me conmuta JK con PQ en un tramo aislado. De esta manera los puedo hacer desde el TrainControler. Me viene bien cuando instalo una nueva locomotora .

Saludos

[xaviermbcn]

Buenas,

Si son como los que tengo. Pero ahora mismo el de arriba no lo veo... No entiendo como conectarlo....

[franzjavpi]


Alomejor este dibujo te ayuda. La J-K la sacas del RS8, el P-Q del la Central
Te hace falta un conmutador doble para que conmute el J-K con P-Q a la vez .
El tramo de programación lo tienes que aislar, los dos railes, en los dos extremos.

Saludos

[xaviermbcn]

Hola,

Uno como el que indicas ya lo tengo hecho.

El esquema que buscaba es el que indica Salus. Al final ya veo lo del conmutador de arriba. No es rotatorio como el de abajo. Eso es lo que me confundía. Como no necesito el tramo A le pondré un 4 salidas 2 posiciones. Sea manual sea con relés.

Gracias a todos!

[fmco]

hola,

Yo en los módulos tengo cableadas todas las vías a un conector hembra que enchufo en un conector macho conectado a los PpP-RS8-DC o a otro conector macho con corriente analógica que puentea las vías según el encuentro sea analógico o digital.

la idea de Salus es buena, aunque a mi no me convencen los interruptores rotativos prefiero los interruptores de palanca. El problema es que con tantos contactos a la vez necesitaría la ayuda de unos reles:

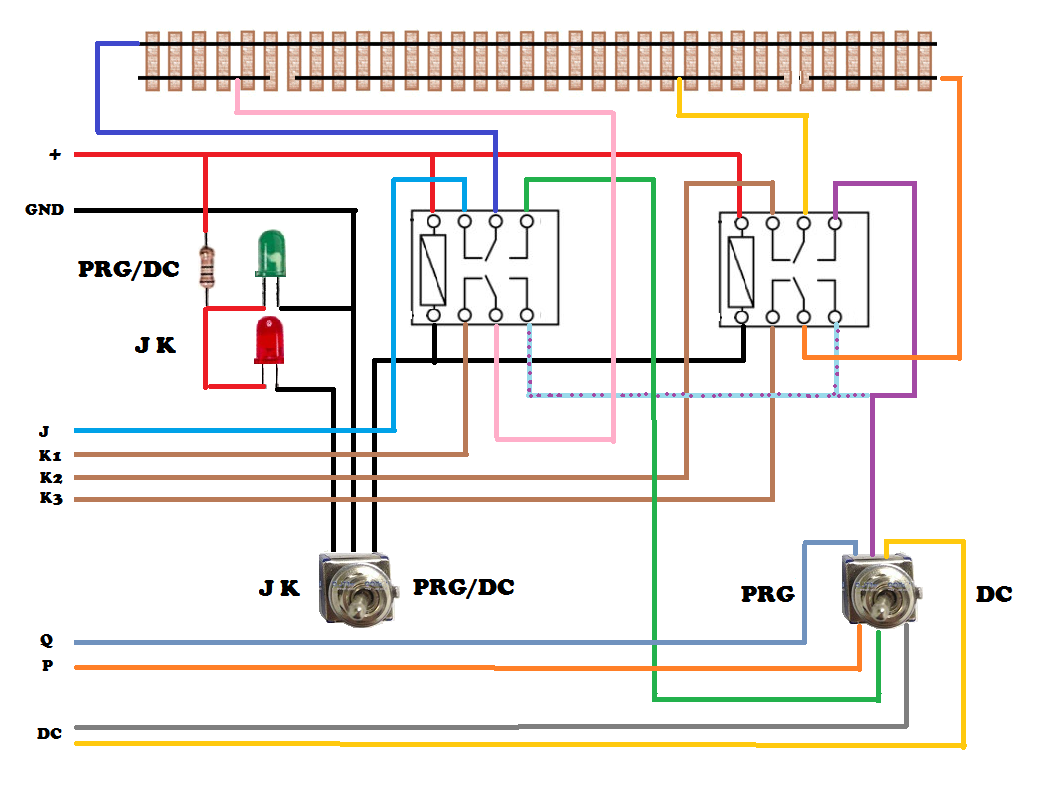

Un interruptor tipo SPDT selecciona modo Digital JK (led rojo encendido) o modo Test (LED verde encendido) y con el otro tipo DPDT se elige entre Programación DCC (PQ) o analógico (DC). El rele no consume en modo Digital JK que se supone que es el modo que estará más rato activo.

Los cables con hilo de puntos sino se instalan hace que las zonas de paro no tengan corriente en modo test, así se aísla del resto de la maqueta si se incluye en la maqueta en lugar de hacer una vía de pruebas.


Por si alguien se pregunta sino estaría el LED verde siempre encendido ya que esta conectado entre positivo y masa, la respuesta es que NO, ya que cuando el interruptor este en modo JK, alimentará al LED rojo y este al tener una tensión directa más baja que el LED verde hará que el verde no llegue a lucir.

saludos,

Paco
