Simulación de un enclavamiento

[Alfred]

Buenos días.

Estoy hacuendo una simulación del enclavamiemnto de la Bifurcación de Montcada antes de ser estación. Puede ser el enclavamiento de cualquier bifurcación.

Os adjunto el yrrg y comento

[Alfred]

Los itinerarios o rutas posibles de esta bifurcación son:

Montcada 2.png (259.79 KiB) Visto 96 veces

Y los itinerarios incompatibles son:

Montcada 3.png (313.08 KiB) Visto 96 veces

[Alfred]

He diseñado las 10 palancas que mueven los 10 acesorios de amnera que quedan enclavadas para que no se puedan establecer itinerarios o rutas incompatibles.

Enclavament 2.png (79.14 KiB) Visto 96 veces

Las rutas o itinerarios los activo manualmente en función de las palancas movidas.

Enclavament 3.png (34.33 KiB) Visto 96 veces

[Alfred]

Ahora viene la pregunta o duda.

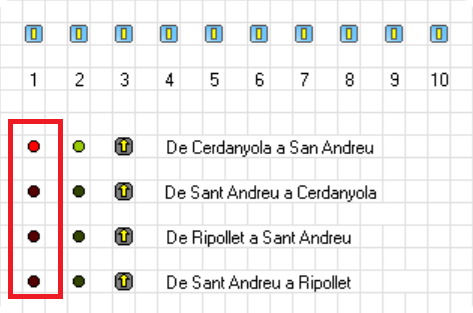

En la realidad des de las estaciones colaterales se pedía un itinerario por medio de un pulsador que quedaba reflejado en la mesa de enclavamientos de la bifurcación. En mi simulación serán estos idicadores:

Enclavament 4.png (36.03 KiB) Visto 96 veces

En el momento que el Agente recibe la petición, mueve las palancas necesarias y establece el itinerario y en este momento devuelve el aviso a la estación colateral autorizando la salida del tren. En mi simulación serán estos indicadores:

Enclavament 5.png (36.12 KiB) Visto 96 veces

Estos indicadores los puedo sustituir por unos interruptores que no se poeden abrir si no hay la ruta pedida establecida. Hasta aquí no tengo problemas.

Los problemas los tengo en la Petición de Vía.
Mi idea es que los indicadores de petición de via se hagan de manera random y no sé como implementarlo.

¿Alguna sugerencia?

[Alfred]

Si queréis consultar la Consigna de esta bifurcación aquí la tenéis (página 15 del PDF o página 22 del documento):
https://www.agrupament.cat/documents/Co ... 201909.pdf

[xaviermbcn]

Para que versión de TC ?

[Alfred]

Para el 10.

[Alfred]

Aquí tengo el itinerario establecido desde Ripollet a Sant Andreu. Con este itinerario establecido tengo bloqueados el resto de itinerarios y tengo la vía concedida (un interruptor a la izquierda del icono de la ruta establecida), pero me falta que de alguna manera se solicite este itinerario.

Como que simulo enclavamientos, estos se hacen a partir de una solicitud por medio de un "teléfono", lo que se entiemde por "Bloqueo Telefónico" y no por presencia de trenes. Es un Bloqueo Manual, por lo que necesito de una "Petición" y es lo que no se como implementar.

[Alfred]

Aquí adjunto la versión para el TC-7:

[Alfred]

La idea es que los indicadores (o lo que sea) marcados con las letras A, B, C y D se enciedan de manera Random.

Esto quiere decir que se solicita una ruta, de la 1 a la 4. El Jefe del Enclavamiemto una vez recibida la petición, establece la ruta y una vez establecida informa de la situación mediante los interruptores 1 a 4.

[xaviermbcn]

Alfred,

puedes hacerlo con un pulsador. En Operation utilizar las Control Flow Operation:
- Delay y Random Delay para establecer un intérvalo mínimo de tiempo y una función aleatoria.
- Probability y Random order para que la ejecución no sea lineal y para que no se produzca siempre la misma secuencia.

Salut!

[Alfred]

Merci, lo voy a probar!!!!

[xaviermbcn]

Bona tarda Alfred,

he hecho un ejemplo de lo mas tonto para que te hagas una idea. Hay muchas otras formas mas elegantes de resolver el tema.
Entre ellas se me ocurre con una timetable !

Este ejemplo está en TC8. Está explicado en el interior para quien quiera verlo. Utilizo lo que comenté ayer.

Salut!

[xaviermbcn]

Subo otra versión con contadores para cada entrada. Ahora están con probabilidad 50, 50, 20, 80.
Pongo ademas un contador de cuantos ciclos completos ha realizado para que puedas valorar la aproximación de la probabilidad.

Si además pusieras cada parte de operaciones en una macro y añadieras la operación de aleatoriedad en la operación principal podrias añadir aleatoriedad en el orden a parte de la probabilidad.....

Salut!
